К73-16 е



Конденсаторы полиэтилентерефталатные металлизированные

К73-16 е:

Технические условия:  ТУ 6173-009-07594095-95-народнохозяйственного назначения



Предназначены для работы в цепях  постоянного, переменного, пульсирующего  токов и в импульсных режимах.

Характеризуются высоким сопротивлением изоляции и относительно высокой температурной стабильностью параметров.

Конструкция:  окукленные эпоксидным компаундом, имеют одностороннее расположение выводов для печатного монтажа.

Конденсаторы могут  изготавливаются с  применением материалов, не содержащих экологически опасные вещества.

Таблица



Номин. напряж.

       В

Номин.ем-кость,мкФ

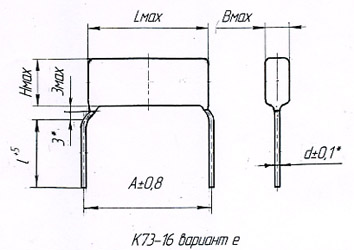

Размеры, мм

Lмах

Bмах

Hмах

d ±0,1

l

A ±0,8

160

2,2

32

9

11

0,8

20+5

35

250

3,9

42

16

22

55

630

1

30

13

18

1,0

25+5

33



ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Номинальное напряжение, В                                              160, 250, 630

Номинальная емкость ,  мкФ                                              1, 2,2  3,9

Допускаемое отклонение емкости, %                                ±5;  ±10; ±20

Тангенс угла потерь при f=1 кГц                                       ≤ 0,012

Сопротивление изоляции между выводами , МОм,

           С ≤ 0,33 мкФ  , не менее                                             12000

 Постоянная времени, МОм .мкФ

           С  >0,33мкФ  , не менее                                              4000



  УСЛОВИЯ ЭКСПЛУАТАЦИИ

Интервал рабочих температур, 0С                                        -60 + 125

Атмосферное давление , мм рт. Ст.                                      5-800

Относительная влажность 35 ,%                                     max 98

Механические нагрузки

Вибрация с ускорением 5 g ,                                                  1…80 Гц

Механический удар многократного

действия                                                                                       40 g

Наработка ,ч                                                                                15000

Срок сохраняемости, лет                                                         15



Обозначение при заказе:

Конденсатор К73-16е-160В-2,2мкФ± 5% ТУ6173-009-07594095-95
