К73-21 г

Конденсаторы полиэтилентерефталатные металлизированные

К73-21 г:

Технические условия : ОЖ0.461.131ТУ

Конденсаторы класса «Х» предназначены для    подавления  индустриальных радиопомех   в диапазоне частот от 0,1 до 100 МГц в цепях постоянного, переменного и пульсирующего токов.

Применяются в автомобилестроении.

Конденсаторы могут изготавливаться с применением материалов, не содержащих экологически опасные вещества, указанные в Декларации RoHS. Разработана бессвинцовосодержащая технология изготовления.

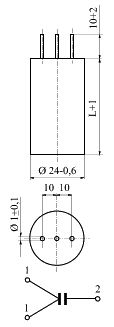

чертеж конденсатора K73-21
Вариант "г"

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Номинальное напряжение, В                                               500/250

Номинальная емкость , мкФ                                                0,47- 1

Допускаемое отклонение емкости, %                                  ±20

Тангенс угла потерь ,не более                                               0,012

Номинальный ток, А                                                             4

Сопротивление изоляции между выводами , МОм,

           С ≤ 0,33 мкФ  , не менее                                             30000

 Постоянная времени, МОм .мкФ

           С  >0,33мкФ  , не менее                                              10000

 Вносимое затухание, А , дБ, не менее                                 50



УСЛОВИЯ ЭКСПЛУАТАЦИИ

Интервал рабочих температур, 0С                                       -60 + 100

Атмосферное давление , мм рт. Ст.                                      5-800

Относительная влажность 35 ,%                                     max 98

Механические нагрузки

Вибрация с ускорением 10 g ,                                                1…500 Гц

Механический удар многократного

действия                                                                                       40 g

Наработка ,ч                                                                                10000

Срок сохраняемости, лет                                                         12



Обозначение при заказе:

Конденсатор К73-21г-500/250В-4А-1мкФ± 20 %-  ОЖ0.461.131ТУ
