Конденсаторы пленочные полипропиленовые
К78-28:
Технические условия :ТУ 6261-007-07594095-95
Пленочные полипропиленовые, заменяют К78-2.
Предназначены для работы в цепях переменного, постоянного, пульсирующего токов и в импульсных режимах.
Конструкция: окукленные эпоксидным компаундом, имеют одностороннее расположение выводов для печатного монтажа.
Конденсаторы могут изготавливаться с применением материалов, не содержащих экологически опасные вещества, указанные в Декларации RoHS. Разработана бессвинцовосодержащая технология изготовления.
Чертеж на К78-28
Таблица 1 размеры в мм
|
Сном., мкФ
|
Uном.. В
|
Lmax
|
Bmax
|
Hmax
|
А
|
d
|
Масса, г не более
|
|
0,1
|
250
|
18
|
8,5
|
15,5
|
15
|
0,8
|
1,6
|
|
0,47
|
24
|
10
|
17
|
20
|
4
|
|
0,56
|
22
|
16,5
|
17,5
|
3
|
|
0,01
|
315
|
12
|
6
|
10,5
|
10
|
0,6
|
0,8
|
|
0,012
|
|
0,015
|
|
0,018
|
7,5
|
12
|
1,0
|
|
0,022
|
|
0,027
|
18
|
5,5
|
12,5
|
15
|
0,8
|
1,2
|
|
0,033
|
|
0,039
|
6,5
|
13,5
|
1,3
|
|
0,047
|
|
0,056
|
7
|
14,5
|
1,6
|
|
0,068
|
|
0,082
|
8,5
|
15,5
|
2
|
|
0,1
|
|
0,1
|
400
|
20
|
9
|
16,5
|
17,5
|
3
|
|
0,33
|
25
|
8
|
18
|
22
|
14
|
|
0,47
|
9
|
22
|
|
0,1
|
630
|
16
|
25
|
20
|
1,0
|
10
|
|
0,33
|
13
|
23
|
7
|
|
0,47
|
15,5
|
25
|
12
|
|
0,001
|
1000
|
20
|
5
|
9
|
17,5
|
0,6
|
2
|
|
0,0012
|
|
0,0015
|
|
0,0018
|
6
|
10
|
|
0,0022
|
0,8
|
|
0,0027
|
|
0,0033
|
6,5
|
11
|
|
0,0039
|
|
0,0047
|
7,5
|
12,5
|
|
0,0056
|
13,5
|
3
|
|
0,0068
|
14
|
|
0,0082
|
8
|
10
|
4
|
|
0,01
|
15
|
5
|
|
0,012
|
9
|
|
0,015
|
25
|
15,5
|
20
|
7
|
|
0,018
|
16
|
8
|
|
0,02
|
1000
|
25
|
9
|
18
|
17,5
|
0,8
|
3
|
|
0,022
|
20
|
8
|
|
0,027
|
8
|
|
0,033
|
10,5
|
18,5
|
|
0,039
|
11
|
|
0,047
|
|
0,056
|
12
|
19,5
|
|
0,068
|
13
|
21
|
10
|
|
0,082
|
14
|
23
|
|
0,1
|
16
|
25
|
1,0
|
|
0,12
|
17
|
26
|
18
|
|
0,15
|
28,5
|
|
0,33
|
32
|
18
|
30
|
27,5
|
0,8
|
20
|
|
0,001
|
1600
|
20
|
5
|
9
|
17,5
|
0,6
|
2
|
|
0,0012
|
|
0,0015
|
|
0,0018
|
6
|
10
|
|
0,0022
|
0,8
|
|
0,0027
|
|
0,0033
|
6,5
|
11
|
|
0,0039
|
|
0,68 |
250 |
22 |
10 |
17 |
17,5 |
0,8 |
3 |
|
0,0047 |
1600 |
20 |
7,5 |
12,5 |
17,5 |
2 |
|
0,0056 |
13,5 |
3 |
|
0,0068 |
14,5 |
4 |
|
0,0082 |
25 |
7 |
13,5 |
20 |
4 |
|
0,01 |
14,5 |
5 |
|
0,012 |
15 |
|
0,015 |
9,5 |
16 |
7 |
|
0,018 |
17 |
8 |
|
0,022 |
10,5 |
18 |
|
0,027 |
19 |
|
0,033 |
11 |
20 |
12 |
|
0,039 |
22 |
Чертеж К78-28в
.jpg)
Таблица 2 , размеры в мм
|
Сном., мкФ
|
Uном.. В
|
Lmax
|
Bmax
|
Hmax
|
Масса, г не более
|
|
0,0022
|
1000
|
20
|
6
|
10
|
2
|
|
0,0068
|
7,5
|
14,5
|
3
|
|
0,022
|
25
|
9
|
18
|
8
|
Чертеж К78-28-4
Таблица 3 , размеры в мм
|
Сном., мкФ
|
Uном.. В
|
Lmax
|
Bmax
|
Hmax
|
Масса, г не более
|
|
0,1
|
400
|
16
26
|
8
|
16
|
6
|
|
0,47
|
12
|
24
|
19
|

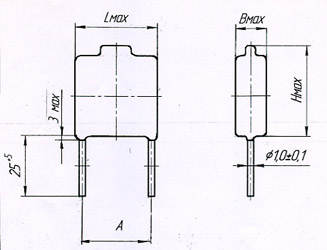

Чертеж К78-28-5
Таблица 4,размеры в мм
|
Сном., мкФ
|
Uном..
В
|
Lmax
|
Bmax
|
Hmax
|
А
|
Резистор
|
Масса, г, не более
|
|
Rном. МОм
± 10%
|
Мощность, Вт
|
|
1,7
|
250В ~
|
30
|
14
|
30
|
27,5±0,8
|
1
|
0,5
|
10
|
|
2,9
|
45
|
16
|
31
|
41±1
|
18
|
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Номинальное напряжение, В 250- 2000
Номинальная емкость, мкФ 0,00047- 2,9
Допускаемое отклонение емкости % ± 5,± 10, ±20
Тангенс угла потерь, не более 0,001
Сопротивление изоляции между выводами
МОм, не менее :
на Uном = 315В, 250В 100000
на Uном = 400В,630В, 1000В, 1600В, 2000В 50000
для вар. К78-28-5 1
Постоянная времени, МОм х мкФ
для К78-28-4 , не менее 1000
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Интервал рабочих температур -60 … +85 0С
Атмосферное пониженное давление мм рт.ст
Для Uном= 250В, 315В, 1000В- 5
Для Uном = 1600 В, 2000 В 400 .
Относительная влажность 35 0С ,98% мах
Механические нагрузки:
Вибрация в диапазоне частот, Гц 1…80
с ускорением 5 g
Одиночные удары с ускорением 150g
Многократные удары с ускорением 15g
ТКЕ ≤ - 500 .10-6 1/ 0С
Наработка ,ч 15000
Срок сохраняемости, лет 15
Конденсатор К78-28-1000 В-0,0033мкФ±10%- ТУ6261-007-07594095-95.
|
